Люк-невидимка ревизионный сантехнический НАЖИМНОЙ тип «ФРН» под кафель, мозаику, керамогранит с фронтальным открыванием
Люки-невидимки ревизионные сантехнические с фронтальным открыванием тип «ФРН» (ФРОНТАЛЬНО-РАЗДВИЖНОЙ НАЖИМНОЙ) разработаны для случаев, когда необходимо выполнить ревизионное окно в стене, которая затем будет облицовываться мозаикой, плиткой со структурной (не гладкой) поверхностью, любым видом кафеля, керамогранитом или любыми другими штучными материалами с любым типом поверхности. Люки типа «ФРН» настолько невидимы, что за ними можно устанавливать даже сейфы!
Ревизионные сантехнические нажимные скрытые (невидимые) люки под плитку – это люки, основное предназначение которых - обеспечить быстрый доступ к инженерным коммуникациям, сохранив при этом эстетику помещения.
На дверцу люка приклеивается такая же керамическая плитка, как использовалась для отделки самого помещения. Благодаря этому, сантехнический люк абсолютно незаметен в интерьере ванной комнаты или туалета.

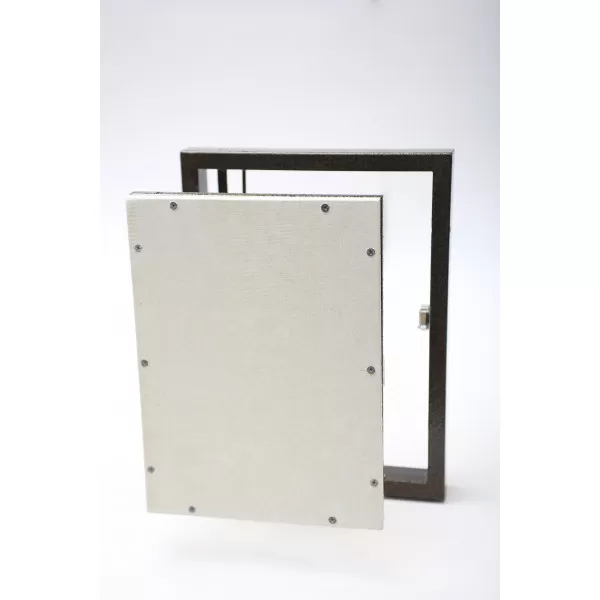

Люк состоит из следующих элементов: рама люка, петля люка, дверца люка, нажимные защёлки. Дверца сантехнического люка выполнена из влагостойкого гипсоволокна (ГВЛВ). Такой выбор материала дверцы люка не случайный - ГВЛВ достаточно прочный материал, устойчив к воздействию влаги и к нему хорошо крепится плитка и другие облицовочные материалы.
Главной особенностью нажимных ревизионных люков-невидимок тип «ФРН» является открывание дверцы при помощи нажатия на неё рукой («кликовая система»). При этом дверца люка работает по следующему принципу: для открытия – вы нажимаете на дверцу и она легко отщёлкивается, для закрытия – вам необходимо подвести дверцу к раме люка и слегка надавить на неё до характерного щелчка. После этого дверца люка надёжно фиксируется в закрытом положении. Этот тип открывания дверцы люка-невидимки ещё называют «кликовая система». Такое открывание возможно благодаря специальным кликовым замкам-защёлкам типа «Mini Latch», которые изготовлены в Германии и имеют самую высокую степень надёжности. Это позволяет расширить область применения данной конструкции ревизионных люков-невидимок. Кроме стандартных случаев применения люков под кафель описанных раннее (см. тип «ФР»), люки типа ФРН применяются в случаях, когда к отделочному материалу невозможно прилепить присоску, например, отделка дверцы люка выполняется структурной плиткой, мозаикой и проч.
Монтаж лючка-невидимки тип «ФРН» осуществляется только в вертикальные стены и перегородки выполненные из различных строительных материалов (кирпич, газоблок, гипсокартонные системы, пеноблок и проч.). Конструкция проёма, в который монтируется люк, должна иметь правильную геометрию и быть крепкой и прочной. Например, если мы хотим выполнить проём из гипсокартонных металлических оцинкованных профилей (типа CW 50, CW 75, CW100), тогда обязательно необходимо в полости профилей по периметру проёма вложить деревянный брус, а также все четыре угла проёма дополнительно зафиксировать стальными мебельными уголками. Профиля должны быть надёжно «связанными» с основной несущей конструкцией профильной системы. Для удобства монтажа, в раме люка имеются монтажные отверстия диаметром 4 мм.
При подборе люка данного типа необходимо соблюдать следующее требование: размер наклеиваемой плитки должен быть больше или равен дверце люка, при этом приклеимаемая площадь должна быть не менее 60% площади плитки. Оптимальный вариант, когда размер люка-невидимки равен размеру наклеимаемой плитки или кратный размерам всех наклеимаемых на него плиток.
Рама также изготовлена из стали при помощи аргонно-дуговой сварки и покрыта порошковой эмалью. Такое покрытие предотвращает коррозию. Использование аргонно-дуговой сварки делает сварные швы люка тонкими, аккуратными и незаметными. А само соединение прочным и надежным. Такая конструкция ревизионного сантехнического люка – одна из самых прочных и надежных.
Ревизионные люки-невидимки тип «ФРН» могут монтироваться в помещениях с повышенной влажностью, а также снаружи зданий, при этом на дверце люка мы обязательно заменяем облицовочную гипсоволоконную плиту на цементную армированную плиту «Аквапанель», которая предназначена для фасадов.
Люки-невидимки ревизионные сантехнические под кафель, керамогранит с фронтальным открыванием тип «ФРН» предназначены для обеспечения регулярного комфортного доступа к скрытым инженерным сетям и коммуникациям, а также к сейфам скрытым за лицевой частью стен.
Ограничения:
- Во время установки люка тип «ФРН» в проём, нельзя с силой давить на раму или на дверцу люка. Это может привести к нарушению геометрии люка или его порче;
- Люки типа «ФРН» изготавливаются одностворчатыми только до ширины 70 см. Люки шириной более 70 см изготавливаются с двумя створками;
- В случае установки люка на улице, необходимо сообщить нам заранее, в заказе. Мы поменяем гипсоволоконную плиту на «Аквапанель»;
- Люки типа «ФРН» нельзя устанавливать в полы, т.к. они не могут нести вертикальные нагрузки;
- на люки типа «ФРН» нельзя наклеивать тяжёлые штучные материалы типа мрамор, гранит и проч. Для этого используйте люки типа «Усиленный ФР»;
- перевозить и складировать люки данного типа можно в вертикальном и горизонтальном положении.
Люки-невидимки ревизионные сантехнические нажимные под кафель, мозаику, керамогранит с фронтальным открыванием тип «ФРН» предназначены для обеспечения регулярного комфортного доступа к скрытым инженерным сетям и коммуникациям, а также к сейфам скрытым за невидимой дверцей люка.
Люки-невидимки типа «ФРН» можно применять жилых и общественных помещениях как внутри, так и снаружи зданий (снаружи, только с обязательной заменой облицовочной плиты).
У нас в наличии всегда имеются ревизионные лючки-невидимки типа «ФРН» стандартных размеров для всех самых популярных форматов облицовочной плитки, мозаики, керамогранита и проч., а это более 40 видов наименований!
Также, мы изготавливаем лючки данного типа любых размеров по индивидуальным размерам кратно 1мм.
По Вашему желанию, мы сами приедем на Ваш объект, снимем размеры, изготовим, доставим и установим наши лючки-невидимки. Кроме этого, предоставим гарантию не только на лючки-невидимки, но и на их монтаж!
Мы гарантируем высокое качество наших изделий. Наши люки-невидимки являются экологически чистыми продуктом.
Все сантехнические лючки-невидимки упакованы в комбинированную упаковку из гофрокартона и стрейчевой плёнки. В комплект ревизионного нажимного люка-невидимки тип «ФРН» входит: люк – 1шт, инструкция по монтажу – 1шт., упаковка – 1шт.
Мы можем заверить Вас в высокой надежности и долговечности наших изделий благодаря многолетнему опыту работы в этой области, тысячам установленных люков и довольным клиентам.
Ниже представлена таблица с характеристиками к стандартным размерам люков
| Стандартные размеры люка | Размер дверцы (мм) | Габариты люка (мм) Ш х В х Гл | Грузоподъемность (кг) | Вес люка в сборе (кг) |
| ФРН (20х20) НК | 170х160 | 200х200х50*/60** | 7 | 2,0 |
| ФРН (20х30) | 155х244 | 200х300х50*/60** | 9 | 2,4 |
| ФРН (20х40) | 155x344 | 200x400x50*/60** | 11 | 2,9 |
| ФРН (20х50) | 155x444 | 200x500x50*/60** | 12 | 3,5 |
| ФРН (20х60) | 155x544 | 200x600x50*/60** | 13 | 4,2 |
| ФРН (30х20) НК | 270х160 | 300х200х50*/60** | 10 | 2,4 |
| ФРН (30х30) | 255х244 | 300х300х50*/60** | 13 | 3,2 |
| ФРН (30х40) | 255х344 | 300х400х50*/60** | 14 | 3,7 |
| ФРН (30х50) | 255х444 | 300х500х50*/60** | 16 | 4,8 |
| ФРН (30х60) | 255х544 | 300х600х50*/60** | 17 | 5,2 |
| ФРН (40х20) НК | 370x160 | 400x200x50*/60** | 11 | 2,9 |
| ФРН (40х30) | 355x244 | 400x300x50*/60** | 14 | 3,7 |
| ФРН (40х40) | 355х344 | 400x400x50*/60** | 16 | 4,6 |
| ФРН (40х50) | 355х444 | 400x500x50*/60** | 18 | 5,6 |
| ФРН (40х60) | 355х544 | 400x600x50*/60** | 20 | 6,5 |
| ФРН (40х75) | 355х694 | 400x750х50*/60** | 24 | 9,2 |
| ФРН (40х90) | 355х844 | 400x900х50*/60** | 27 | 11,1 |
| ФРН (50х20) НК | 470х160 | 500х200х50*/60** | 12 | 3,5 |
| ФРН (50х30) | 455х244 | 500х300х50*/60** | 16 | 4,6 |
| ФРН (50х40) | 455x344 | 500x400x50*/60** | 18 | 5,5 |
| ФРН (50х50) | 455х444 | 500х500х50*/60** | 20 | 6,5 |
| ФРН (50х60) | 455х544 | 500х600х50*/60** | 23 | 8,9 |
| ФРН (50х80) | 455х744 | 500х800х50*/60** | 27 | 12,0 |
| ФРН (60х30) | 550х240 | 600х300х50*/60** | 19 | 5,2 |
| ФРН (60х40) | 555x344 | 600x400x50*/60** | 21 | 7,3 |
| ФРН (60х50) | 555х444 | 600х500х50*/60** | 23 | 8,3 |
| ФРН (60х60) | 555х544 | 600х600х50*/60** | 24 | 11,7 |
| ФРН (60х90) | 550х840 | 600х900х50*/60** | 30 | 14,3 |
| ФРН (60х100) | 550х940 | 600х1000х50*/60** | 32 | 15,4 |
| ФРН (60х120) | 550х1140 | 600х1200х50*/60** | 38 | 17,0 |
Вы будете довольны качеством нашей продукции!
